MKS Robin Nano-S V1.3 - TFT43 LCD Ekran

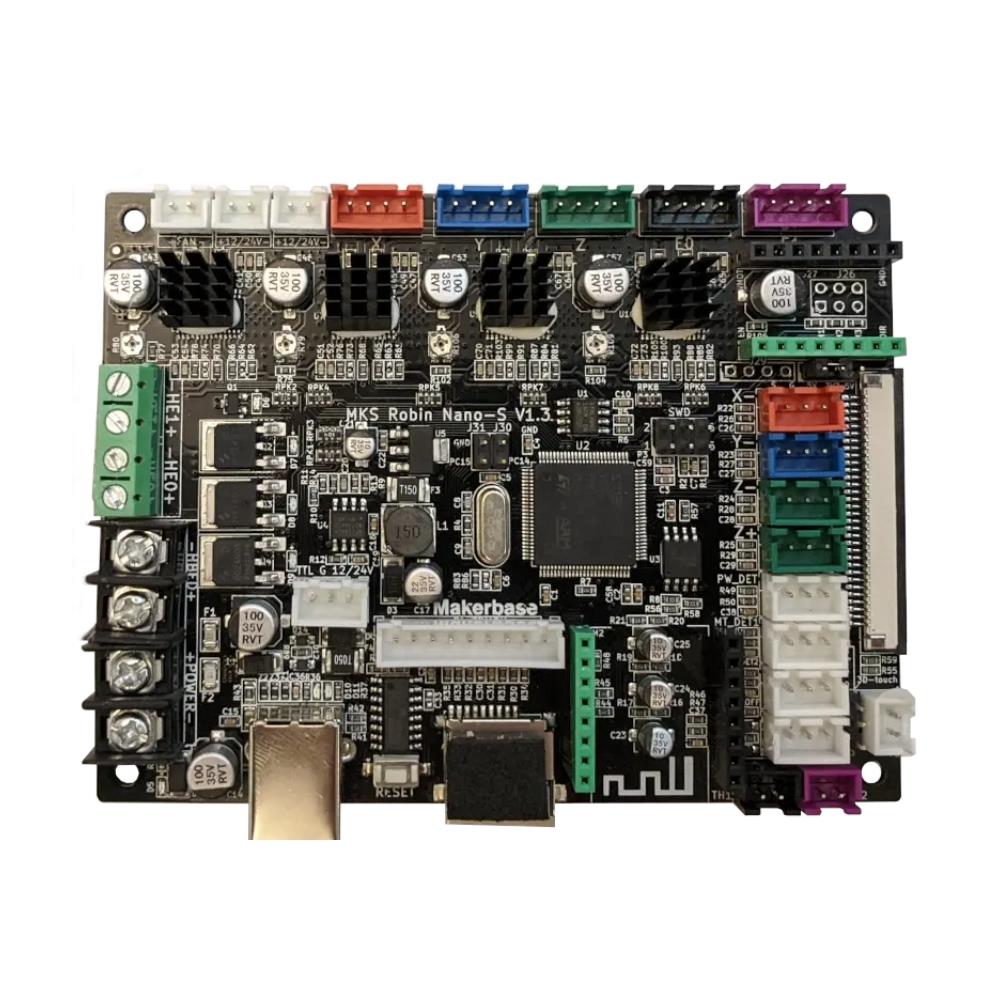

MKS Robin Nano-S V1.3, Makerbase tarafından geliştirilmiş, entegre TMC2225 step motor sürücüleriyle donatılmış 32-bit bir 3D yazıcı kontrol kartıdır. Bu kart, özellikle kompakt ve yüksek performanslı sistemler için tasarlanmıştır. MKS Robin Nano-S V1.3 Marlin yazılım kullanan tüm popüler FDM 3D yazıcılarla uyumludur. Ayrıca Çift ekstruderli sistemler, otomatik seviyeleme ve WiFi üzerinden baskı gibi özellikleri destekler. MKS Robin Nano-S V1.3, entegre TMC2225 sessiz sürücüleri, 4.3 TFT Ekran ve güçlü donanımıyla, kompakt ve yüksek performanslı 3D yazıcı projeleri için ideal bir kontrol kartıdır.

Firmware ve Yazılım Desteği

MKS Robin Nano-S V1.3, Marlin 2.0 ve üzeri firmware sürümleriyle uyumludur. Firmware yapılandırması için PlatformIO kullanılır ve platformio.ini dosyasında default_envs = mks_robin_nano_v1_3_f4 olarak ayarlanmalıdır. Ayrıca, Configuration.h dosyasında #define MOTHERBOARD BOARD_MKS_ROBIN_NANO_V1_3_F4 satırı eklenmelidir.

Bağlantı ve Genişletme

• Ekran Bağlantısı: FSMC arayüzü üzerinden MKS Robin TFT ekranlar
• WiFi Modülü: MKS Robin WiFi modülü ile kablosuz bağlantı
• Ekstruder ve Fanlar: 2 ekstruder çıkışı, 2 fan çıkışı
• Sensörler: Filament sensörü, otomatik seviyeleme sensörü (BLTouch uyumlu)

KAYNAK KODLARINA AŞAĞIDAKİ LİNKTEN ULAŞABİLİRSİNİZ;

https://github.com/makerbase-mks/MKS-Robin-Nano-V1.X

• Mikrodenetleyici (MCU): STM32F407VET6 (168 MHz)
• Bellek: 512KB Flash, 192KB RAM
• Entegre Sürücüler: 4 adet TMC2225 step motor sürücüsü
• Ekstra Sürücü Yuvası: 1 adet takılabilir step motor sürücü yuvası
• Eksen Desteği: 5 eksen (X, Y, Z, E0, E1)
• Isıtıcı Kontrolü: 2 sıcak uç, 1 ısıtmalı tabla çıkışı
• Termistör Girişleri: 3 adet NTC100K
• Ekran Uyumluluğu: MKS Robin TFT24/28/32/35/43 dokunmatik ekranlar
• WiFi Desteği: MKS Robin WiFi modülü ile bulut baskı imkanı
• Firmware Uyumu: Marlin 2.0 ve üzeri

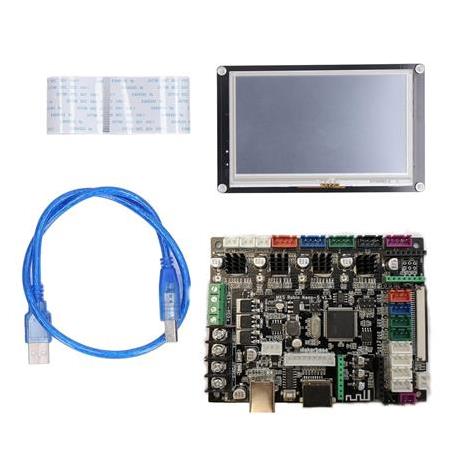

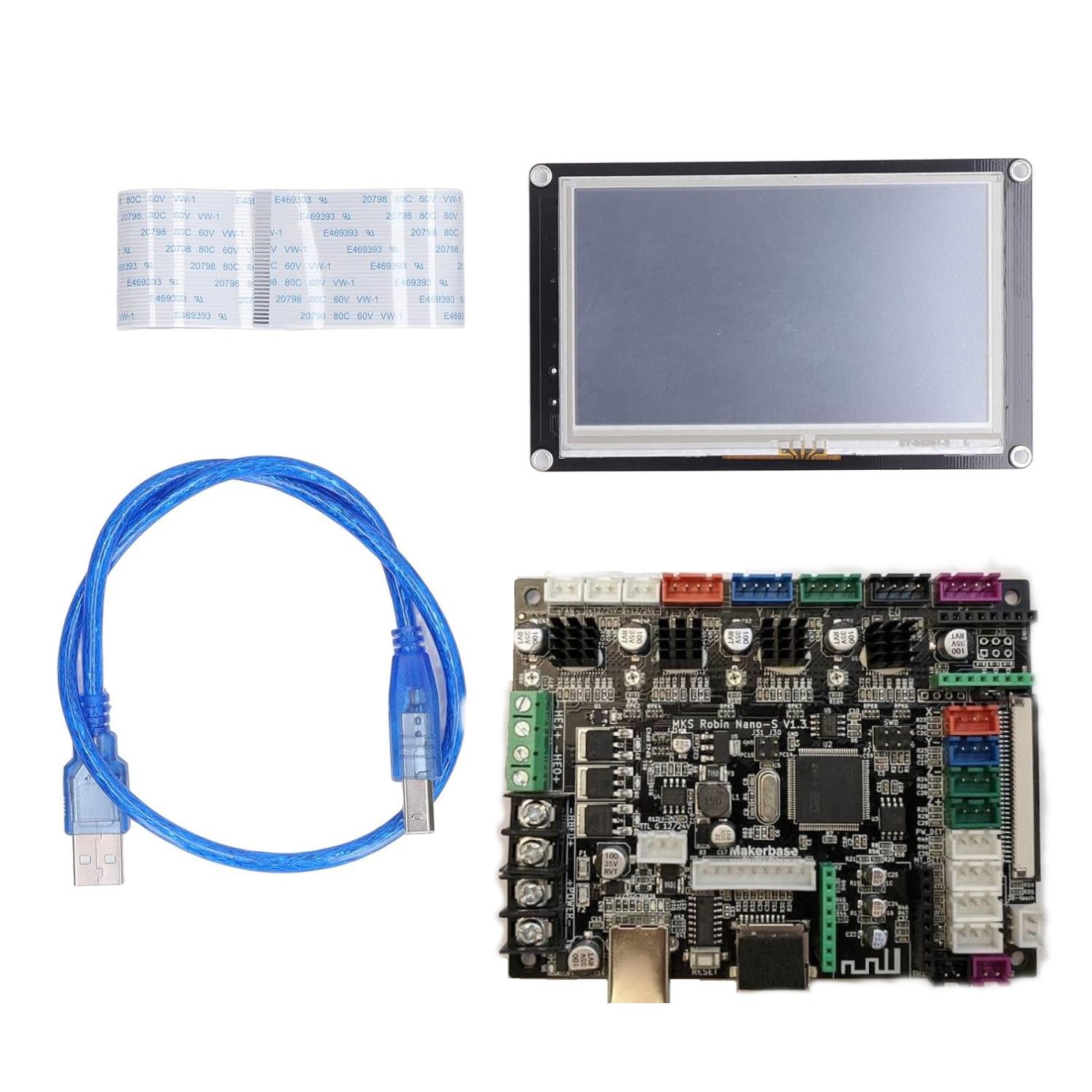

• 1X MKS Robin-S V1.3 3D Yazıcı Kontrol Kartı

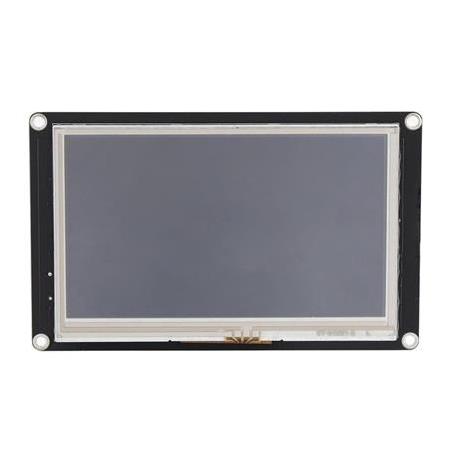

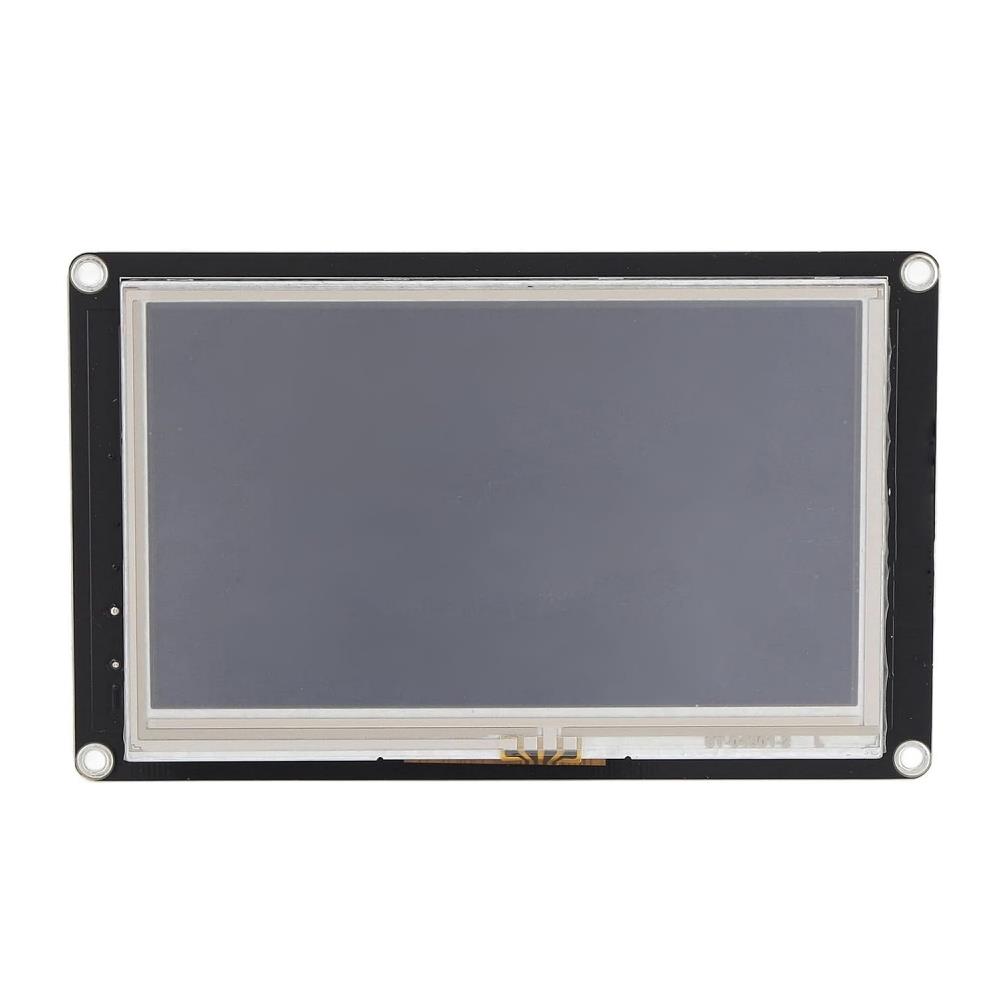

• 1X MKS TFT43 Dokunmatik Ekran
• 1X Bağlantı Kabloları
